ミッションハウジングの自動切欠きラインで発生する端材搬送用コンベア
お客様のご要望
設計、製作、納品、据付まで。
電気制御はコンベア単独正転/逆転/非常停止のみ
搬送物の内容（端材/ノロ）
形状

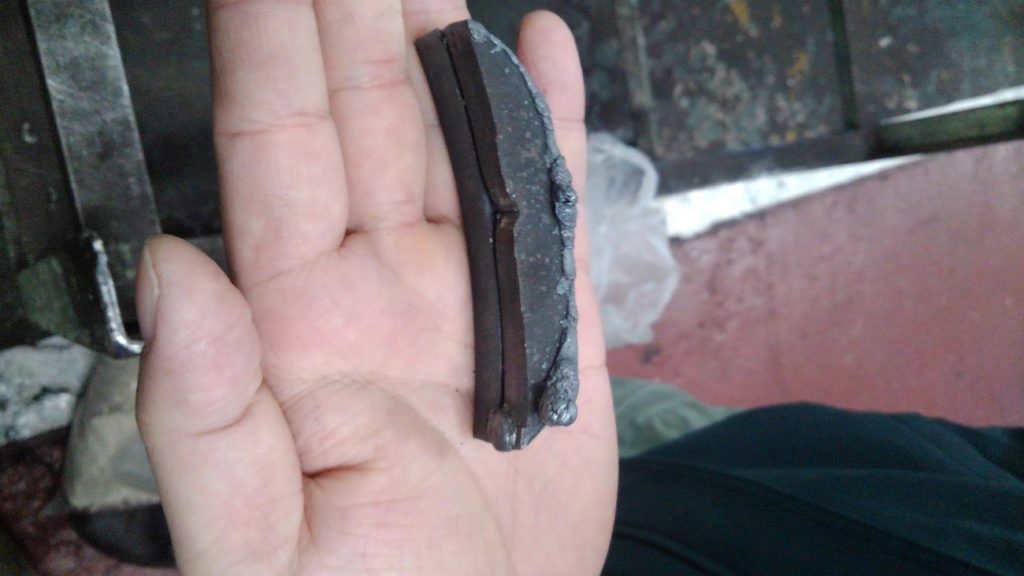

三日月形の端材
材質
鉄
大きさ
長さ7㎝、幅1～2㎝程度
搬送量
三日月形の端材が1～2個/4.5min 程度

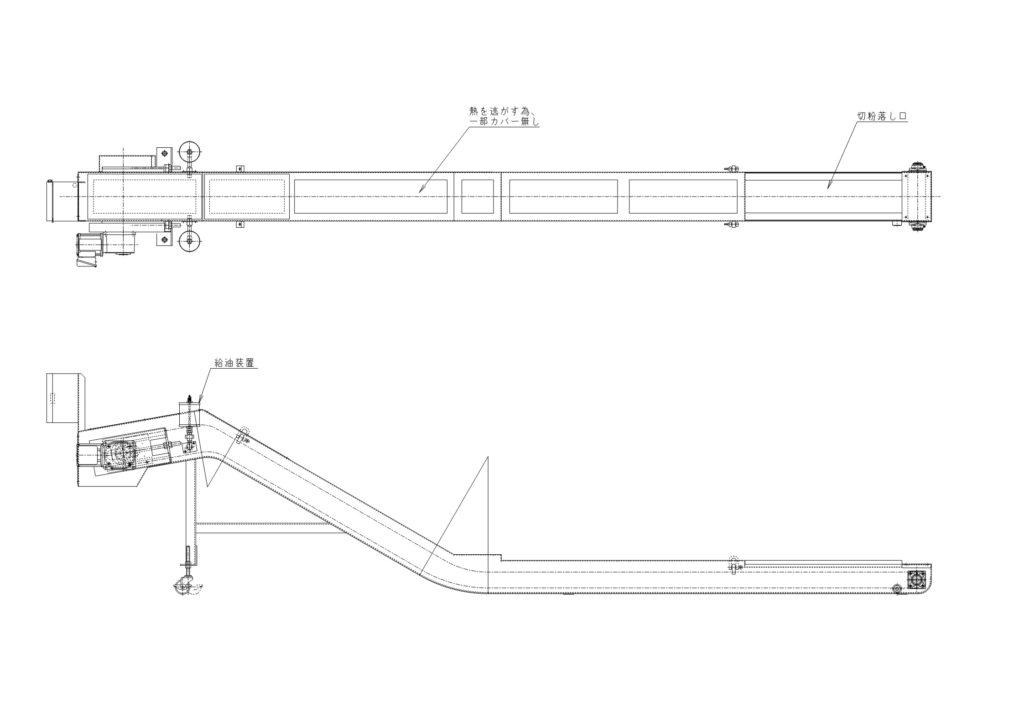

コンベアサイズ（ｍｍ）
W250×L3300×H600
その他
- 端材は、100度以上の熱を帯びており赤く変色している。
- 溶断時に発生する溶断ノロも、端材と一緒に搬送してほしい。
- ドライ仕様

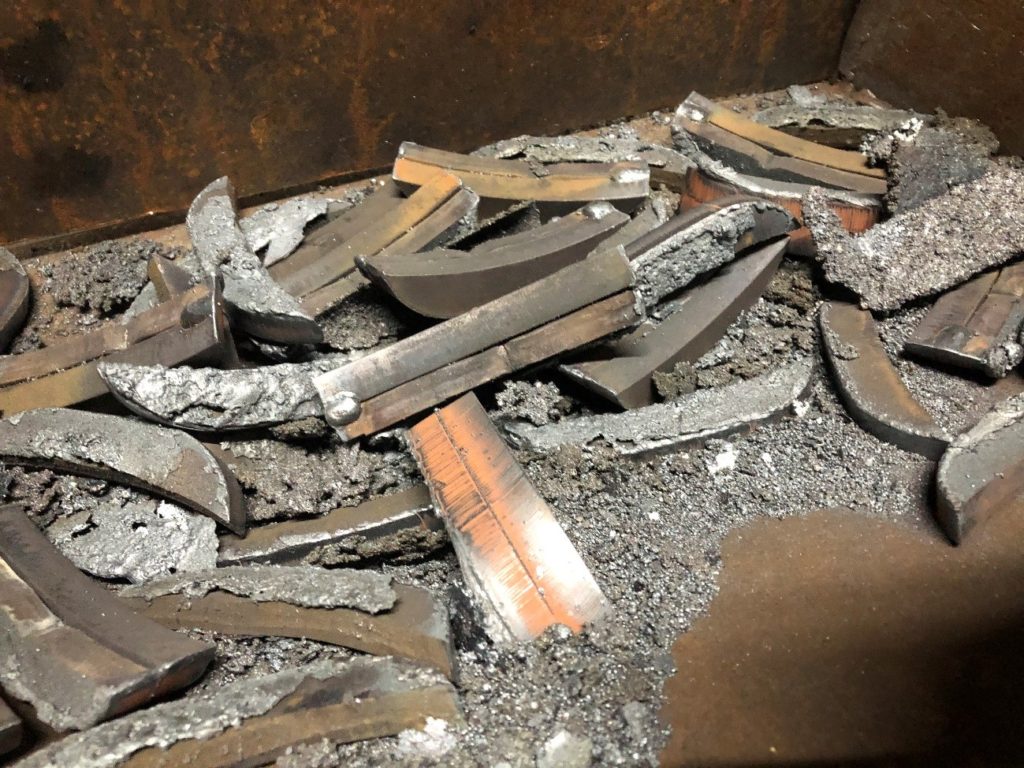

熱により赤っぽく変色している
ご提案
端材だけの搬送の場合、通常ならばヒンジベルトコンベアをご提案致しますが、
今回は、粉状の溶断ノロも同時に搬送するために、スクレーパーコンベアをご提案しました。
- 端材が熱を持っている為、熱を逃がすために、コンベアトラフカバーを取付けない仕様（安全柵内に設置の為）
- ドライ仕様の為、給油装置の取付
- スクレーパーに等間隔で、テフロン（耐熱）を取付けて、トラフ底の摩耗対策の実施
田中製作所からのPR
主にマシニングセンタ、NC旋盤に設置するコンベア、クーラントタンクを製作していますが、それ以外の搬送コンベアも製作しております。
工場ラインの自動化、省人化をご検討の際は、是非、田中製作所までご相談ください。
